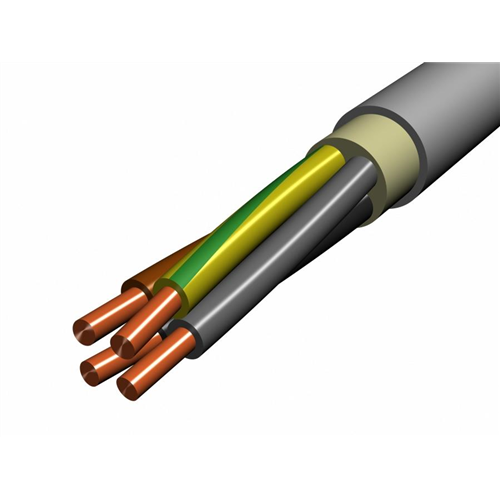

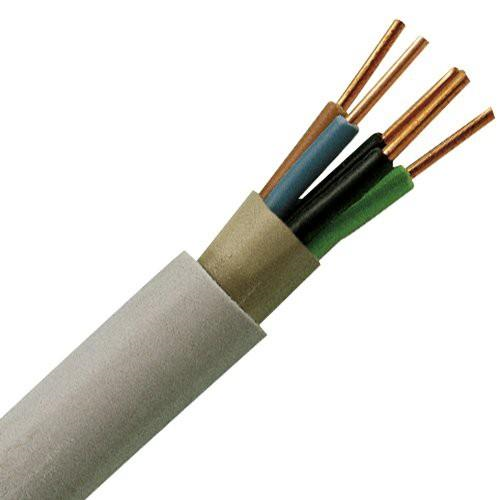

Mbcu 5x1,5 mm2 vezeték

Cikkszám:
NYM-J5X1_5
Építkezőknek Kábelek, Vezetékek
Szín: Szürke
Típus: NYM-J (Mbcu)
Vezetőerek száma: 5 eres
Keresztmetszet: 1,5 mm2
514 Ft
(405 Ft + ÁFA)
Készleten
méter

Típus: PVC köpenyes vezeték rögzített elhelyezésre
Szabvány: VDE 0250 part 204
Felépítése: 1,5 - 10 mm érkeresztmetszetig tömör rézvezetők ( RE kivitel =HD 383 S2 1.osztály ) ; 16 mm érkeresztmetszettől sodrott merev rézvezetők ( RM kivitel = 2. osztály ) | YI1 típusú PVC szigetelés | YM1 típusú PVC köpeny, színe szürke ( RAL7001 )
Alkalmazása: Ipari jellegű és lakóépületek villanyszereléséhez, száraz, nyirkos és nedves helyiségekben falra szerelten, vakolat alá, a falazatba vagy betonba ágyazottan, (kivéve a rezgetéssel,vibrációs illetve csömöszöléses eljárással tömörített betonozás esetén); kültéren is alkalmazható, de csak a közvetlen napsugárzástól védetten.
Környezeti hőmérséklet: rögzített elhelyezésnél, tárolásnál -40 °C-tól +70 °C-ig; mozgatásnál, fektetésnél +5 °C-tól +70 °C-ig.
A vezetőér megengedett max. hőmérséklete: +70 °C
Névleges feszültség: 300/500 V
Vizsgálófeszültség: 2000 V
A vezetőér ellenállása: MSZ HD 383 S2 , I. táblázat szerint
A szigetelő ellenállása: min. 10MOhm x km
Lángállóság: IEC 332-1
Minimális hajlítási sugár:rögzítetten, egyszeri hajlítással 6 X külső átmérő

Műszaki adatok:

Keresztmetszet

Vezetőér felépítése

Vezetőér átmérője

Ellenállás 20 °C-on

Terhelhetőség levegőben

Hajlitási sugár

Külső átmérő

Rézsúly

Tájékoztató tömeg

[mm2]



[mm]

[Ω/km]

[A]

[mm]

[mm]

[kg/km]

[kg/km]

1x2,5

RE

1,9

7,41

19

23,2

5,8

24

70

1x4

RE

2,4

4,61

27

25,6

6,4

38

80

1x6

RE

2,9

3,08

34

27,2

6,8

58

105

1x10

RE

3,7

1,83

46

32

8

96

155

1x16

RM

4,6

1,15

60

36,4

9,1

154

230

1x25

RM

6,6

0,727

80

49,2

12,3

240

330

3x1,5

RE

1,5

12,1

14

32,8

8,2

43

135

3x2,5

RE

1,9

7,41

18

37,6

9,4

72

190

3x4

RE

2,4

4,61

24

43,2

10,8

115

265

3x6

RE

2,9

3,08

31

48,8

12,2

173

315

3x10

RE

3,7

1,83

41

58,8

14,7

288

465

4x1,5

RE

1,5

12,1

14

35,2

8,8

58

160

4x2,5

RE

1,9

7,41

18

40,8

10,2

96

230

4x4

RE

2,4

4,61

24

48,4

12,1

154

330

4x6

RE

2,9

3,08

31

53,2

13,3

230

460

4x10

RE

3,7

1,83

41

64,4

16,1

384

690

4x16

RM

4,6

1,15

55

76

19

614

1090

4x25

RM

6,6

0,727

72

93,6

23,4

960

1640

4x35

RM

7,9

0,524

88

102,6

25,7

1344

2090

5x1,5

RE

1,5

12,1

14

38

9,5

72

190

5x2,5

RE

1,9

7,41

18

44

11

120

270

5x4

RE

2,4

4,61

24

52,8

13,2

192

410

5x6

RE

2,9

3,08

31

58

14,5

288

540

5x10

RE

3,7

1,83

41

70,8

17,7

480

850

5x16

RM

4,6

1,15

55

84,8

21,2

768

1350

5x25

RM

6,6

0,727

72

102,8

25,7

1200

1990

5x35

RM

7,9

0,524

88

134

33,5

1680

2160

7x1,5

RE

1,5

12,1

14

42

10,5

101

235

7x2,5

RE

1,9

7,41

18

50,4

12,6

168

350

8x1,5

RE

1,5

12,1

14

50

12,5

115

237

10x1,5

RE

1,5

12,1

14

57,2

14,3

144

330

12x1,5

RE

1,5

12,1

14

57,6

14,4

173

400

12x2,5

RE

1,9

7,41

18



15,4

288

660

16x1,5

RE

1,5

12,1

14



15,8

230

457

61x1,5

RE

1,5

12,1

14



25,7

878

1436
