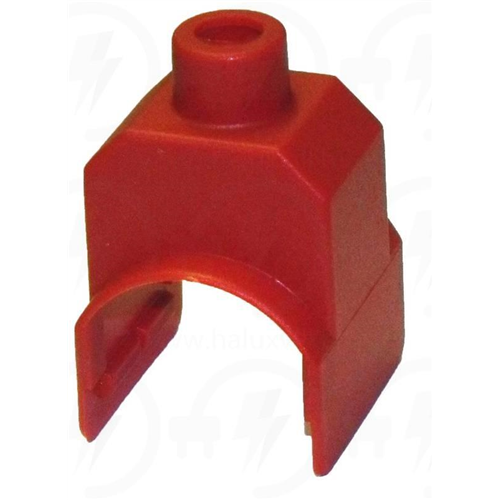

betápláló kapocs-hoz V- kengyel szigetelősapka, kicsi piros V0
|
Fogadó kapocs
|
|
|
400 A-ig
|
|
|
kapcsoló
készülékekre szerelhető M10-es csatlakozóval
|
|
|
szigetelő
burkolattal
|
|
|
Megjegyzés az
alumíniumvezetékek előkészítéséhez: 1. Gondosan tisztítsa meg
kaparással - például késsel - a lecsupaszított vezetékvéget az
oxidrétegtől (ne használjon reszelőt, dörzspapírt vagy kefét!). 2.
Közvetlenül az oxidréteg eltávolítása után dörzsölje be a
vezetékvéget sav- és alkálimentes zsírral, például vazelinnel és
rögtön csatlakoztassa azt a kapocsban. 3. Az előző lépéseket
ismételje meg, ha a vezetéket kiköti és újból beköti. 4. Az
alumínium megereszkedési tulajdonsága miatt a kapcsokat az üzembe
helyezés előtt és az első 200 üzemóra után újból húzza
meg.
|
|
|
|
|
|
Kapocstartomány
|
s (kerek) 35-70
mm²
s (szektoralakú) 50-185 mm²
sol (kerek) 35-50 mm² tömör (szektoralakú) 70-240 mm²
|
|
|
|
Vezetékanyag:
|
Az alumínium
vezetéket a csatlakoztatás előtt a vonatkozó műszaki előírásoknak
megfelelően kell előkészíteni. Cu/Alu
|
|
|
|
Áramterhelhetőség
|
-ig 400 A
|
|
|
|
a kapocs meghúzási
nyomatéka:
|
22,0 Nm
|
|
|
|
Szélesség
|
40 mm
|
|
